Lekce Elektroskop
Cíl lekce:
Při výrobě elektroskopu si žáci zopakují, co to je statická elektřina a jak vzniká, co je to elektrický náboj a že elektroskop je pro člověka detektorem elektrického náboje vznikajícího např. při tření.
Zeptejte se Vašich dětí:
- Co je to elektřina?
- Kde můžete elektřinu najít?
- Co je to statická elektřina?
- Jak statická elektřina vzniká?
- Můžete dokázat statickou elektřinu?
- Jak se jmenuje přístroj, jehož pomocí můžete změřit sílu elektrického náboje vzniklého třením?
- Můžete rozlišit, zda je elektrický náboj kladný nebo záporný?
Elektroskop
Elektroskop je druh elektrometru, přístroje, který slouží k indikaci a měření elektrického náboje. Princip běžného statického elektroskopu spočívá v tom, že na kovovou destičku, která je spojena s plátky kovů, přivedeme elektrický náboj. Podle jeho velikosti jsou plátky kovu od sebe odtlačovány odpudivou silou stejných elektrických nábojů. Z velikosti výchylky od svislé roviny lze určit velikost náboje. Klasický elektroskop ukazuje přítomnost elektrostatických nábojů výchylkou bez ohledu na znaménko, pokud máme elektroskop se stupnicí (elektrometr), můžeme určit i velikost náboje.
Elektroskop je kovová tyč upevněná v hrdle skleněné baňky, na horním konci je kulička nebo destička, na dolním 1 nebo 2 proužky vodivé fólie.
Princip elektroskopu

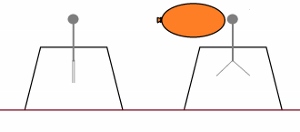

Obrázek Nabitý a vybitý elektroskop od VNB
Jestliže se dotkneme elektroskopu elektricky nabitým předmětem, přejde část náboje i na proužky, které se nabijí stejným nábojem a odpuzují se – přístroj ukáže výchylku.
Princip elektroskopu
Nabijeme-li elektroskop (buď přejdou elektrony z tělesa na elektroskop, nebo z elektroskopu na těleso), nabijeme jeho kovový držák i ručku souhlasně a ručka se od pevného držáku odpuzuje, tedy odchyluje. Odpudivé síly jsou (výchylka ručky je) tím větší, čím větší náboj tělesa obsahují.
Po dotyku kladně nabité tyče a kovové desky elektroskopu přecházejí elektrony z desky na tyč. Tím se elektroskop nabíjí kladně a jeho ručička je odpuzována od tyčinky. Pokud se tedy při dotyku tělesa a desky elektroskopu ručička vychýlí, je těleso nabité.
Měření velikosti náboje na elektroskopu

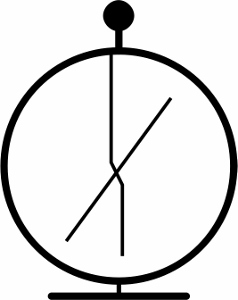

Obrázek Electroscope od Tavin [Public domain], via openclipart
Můžeme pomocí elektroskopu určit i druh náboje?
Stačí k tomu nabít elektroskop nábojem, který známe (například zelektrovanou skleněnou tyčí, která má kladný náboj). Pokud se potom dotkneme desky například papírem, ručička elektroskopu se vychýlí více – tzn., že papír má kladný elektrický náboj. Přiblížíme-li se zelektrovaným pravítkem, výchylka ručičky poklesne – pravítko je nabito záporným nábojem.
Náboj proudící do elektroskopu

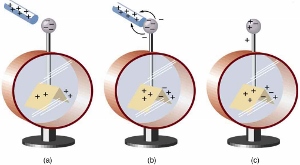

Obrázek Demonstration with electrocsope od voer.edu.vn [CC-BY-3.0], via voer.edu.vn
Elektroskop musí být izolován od země. Proč?
Pokud se zelektrovaných předmětů dotkneme, ty ztratí svoji elektrostatickou sílu a přestanou se odpuzovat (tak jako proužky z vodivé fólie v elektroskopu). Proužky byly nabity převládajícími elektrony, které při dotyku s naším tělem nebo spojením se zemí přejdou do našeho těla či do země. Říkáme, že jsme proužek uzemnili. Stejné uzemnění nastává při vodivém spojení elektroskopu se zemí.
